Die Maschine besteht aus:
• XZ – Portal zum Be- und Entladen
• Härteprüfgerät BHT-M 500
• Siemens-Steuerung
• Drehtisch – 3 Bereiche zum Be- und Entladen
• Position für nicht konforme Teile
• CE-Absperrung
• Drehtisch für 3 x 120°-Prüfung
• Lichtschranke für Be- und Entladen
• Automatischer Kalibrierbereich
• Scanner für Sicherheitssequenz
• Siemens-Monitor für Software und Auswertung der Härteindrücke


Beschreibung:
• Die Räder werden mit einem Gabelstapler auf den Drehtisch geladen – 3 Bereiche
• Der Drehtisch dreht das geprüfte Rad heraus und das nächste hinein
• Das Portal lädt das nächste Rad in den Bereich der Härteprüfmaschine
• Die BHT-M bereitet die erste Oberfläche des Rads vor
• Der erste Prüfpunkt wird mit dem HBW10/3000 durchgeführt

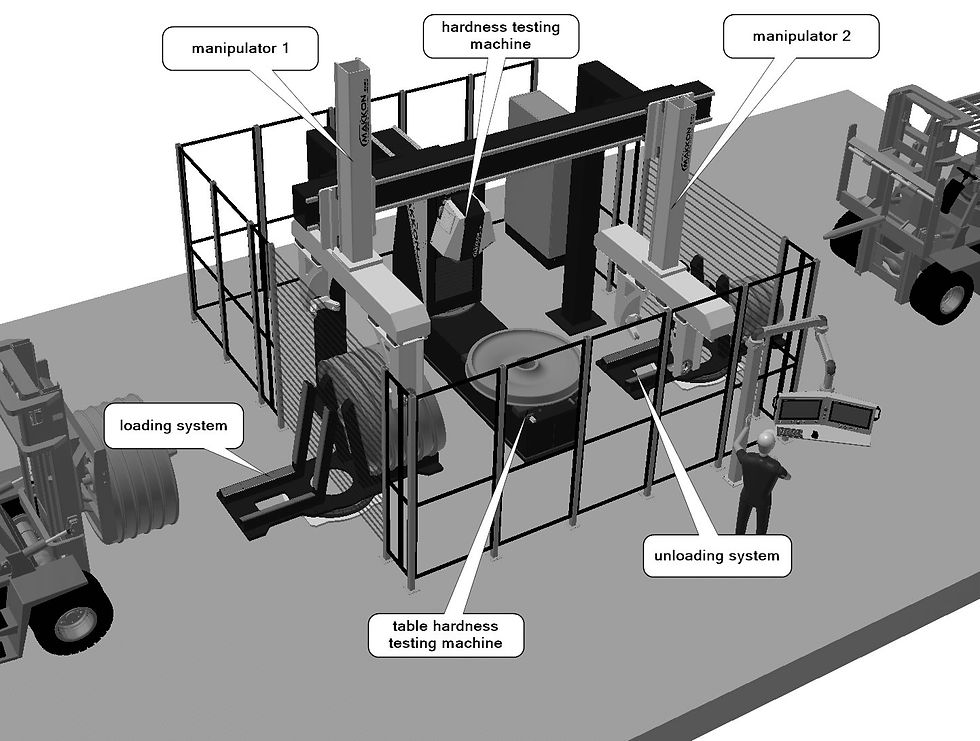

This system is an alternative to the portal shown on the left.
It has two manipulators for loading and unloading the workpieces.
The loading area is on the left, the unloading area on the right.
